Литьё цинка под давлением — это высокоточный металлургический процесс формообразования под давлением, используемый для производства деталей из металла в больших объёмах с высокой точностью, сложной геометрией и строгими допусками по размерам. В этом процессе расплавленный цинковый сплав (обычно сплавы серии Zamak или ZA) впрыскивается в закалённые стальные формы под давлением от примерно 30 до 150 МПа, что обеспечивает быстрое заполнение полости формы и однородную структуру отливки.
Благодаря относительно низкой температуре плавления (419 °C, 786 °F), отличной текучести и небольшому усадочному сокращению при затвердевании (~0,6 %) цинковые сплавы особенно хорошо подходят для точного литья. Данный процесс позволяет изготавливать тонкостенные детали (обычно толщиной 0,6–3,0 мм) при сохранении высокой повторяемости геометрических размеров и качества поверхности. Эти характеристики обусловливают широкое применение цинкового литья в автомобильных системах, электронике, архитектурной фурнитуре, промышленном оборудовании и потребительских товарах.
Поскольку температура переработки цинковых сплавов ниже, чем у алюминия (660 °C), термическая усталость инструментальной оснастки значительно снижается. Правильно спроектированные литейные формы зачастую выдерживают более 500 000–1 000 000 циклов производства, что способствует выгодной амортизации оснастки при серийном производстве.
Эксплуатационные характеристики цинковых литьевых компонентов в значительной степени зависят от конструкции формы и контроля технологического процесса. Пресс-формы изготавливаются из закалённой инструментальной стали и рассчитаны на выдерживание циклических тепловых и механических нагрузок.
В процессе производства расплавленный сплав вводится в полость пресс-формы с высокой скоростью и под высоким давлением. Быстрое затвердевание внутри охлаждаемой стальной формы обеспечивает плотную микроструктуру и стабильные механические свойства. После затвердевания пресс-форма открывается, и отливка выбрасывается.
По сравнению с песчаным литьём или литьём по выплавляемым моделям литьё цинковых сплавов под высоким давлением обеспечивает:
| Свойство | Zamak 3 | Цамак 5 | ЦА-8 |
|---|---|---|---|
| Плотность | 6,6 г/см³ | 6,6 г/см³ | 6,3 г/см³ |
| Устойчивость к растяжению | ~280 МПа | ~330 МПа | ~390 МПа |
| Предельная прочность | ~210 МПа | ~260 МПа | ~320 МПа |
| Elongation | ~10% | ~7% | ~3% |
| Твердость (HB) | 82 | 91 | 120 |
| Рекомендуемая толщина стены | 0,6–3,0 мм | 0,6–3,0 мм | 1,0–4,0 мм |
| Типичный срок службы инструмента | 500 000–1 000 000+ циклов | Похожий | Немного ниже |
Сплав Цамак-3 является наиболее широко используемым благодаря сбалансированной прочности, пластичности и литейным свойствам. Сплав Цамак-5 обладает повышенной прочностью, а сплав ЦА-8 — улучшенной износостойкостью и твёрдостью.

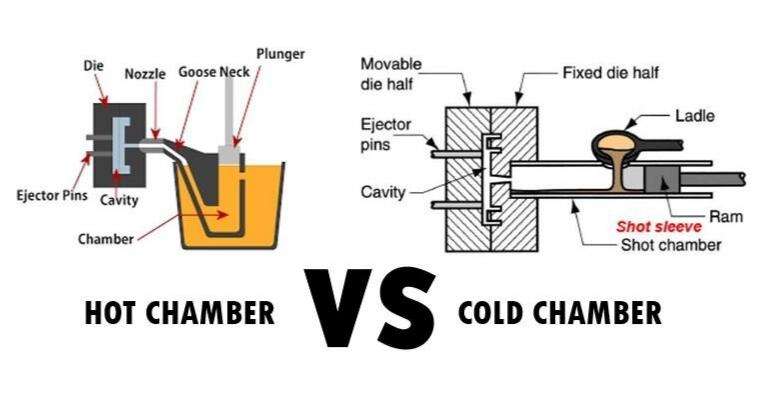

Используются два основных варианта процесса:
Оба метода впрыскивают расплавленный цинковый сплав в прецизионные пресс-формы при строго контролируемых параметрах для обеспечения воспроизводимого качества.
Выбор процесса зависит от:

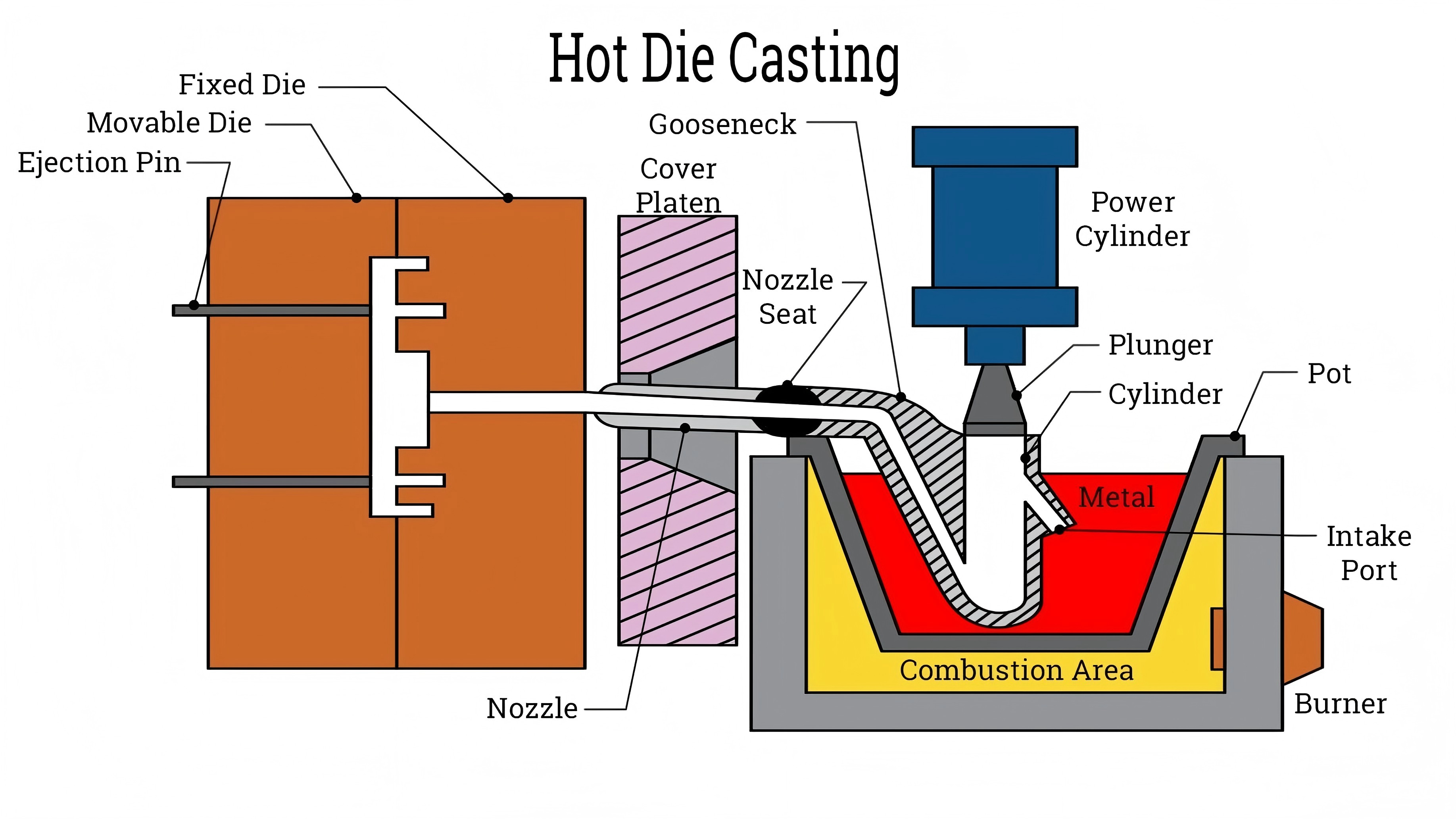

Литьё в горячей камере является доминирующим методом для традиционных цинковых сплавов благодаря низкой температуре плавления цинка и его низкой коррозионной активности.
В этой системе инжекционный плунжер погружён в расплавленный металл. При активации плунжер выталкивает металл через систему «гусиная шея» в полость пресс-формы.
Типичные характеристики:
Преимущества включают высокую производственную эффективность, минимальные потери материала и стабильную воспроизводимость.
Литьё в холодную камеру применяется для сплавов с повышенным содержанием алюминия или для компонентов крупного формата.
Расплавленный металл зачерпывается в литниковую втулку перед впрыском в полость пресс-формы. Хотя цикловое время несколько увеличено, данный процесс обеспечивает большую гибкость при выборе сплава и размеров детали.
Литьё в холодную камеру подходит для:
Цинковые сплавы характеризуются низкой усадкой (~0,6 %) и высокой размерной стабильностью. Компоненты сохраняют свою геометрию под длительными механическими нагрузками при минимальной ползучести при комнатной температуре.
Для оптимальной технологичности производства:
Эти рекомендации обеспечивают стабильное заполнение формы, снижение пористости и стабильный выход годной продукции.
Цинковые отливки обладают гладкой поверхностью непосредственно после литья, подходящей для:
Шероховатость поверхности (Ra) обычно составляет 0,8–1,6 мкм непосредственно после извлечения из формы, что снижает требования к подготовке поверхности перед отделкой.
Даже при строгом контроле технологического процесса могут возникать определённые дефекты:
Вызваны захваченным газом или усадкой.
Меры по устранению: применение вакуумной помощи, оптимизация конструкции литниковой системы, обеспечение равномерной толщины стенок.
Неполное слияние потоков металла.
Меры по устранению: корректировка скорости впрыска и теплового баланса.
Избыточный материал по линиям разъема.
Меры по устранению: поддержание силы зажима и точного выравнивания пресс-формы.
Расширение газов во время окончательной обработки.
Меры по устранению: улучшение вентиляции и подготовки поверхности.
Правильный анализ конструкции для литья под давлением (DFM) значительно снижает риск возникновения дефектов.
Цинковое литье под давлением обеспечивает:
Для небольших и средних прецизионных компонентов общая стоимость производства может быть на 10–30 % ниже, чем при литье алюминия, благодаря снижению износа оснастки и объёма вторичной механической обработки.
Цинковое литьё под давлением широко применяется в следующих областях:
Его размерная стабильность и качество поверхности делают его пригодным для использования в средах автоматизированной сборки.
Этот процесс идеален, когда:
При оценке поставщиков следует учитывать:
Раннее инженерное взаимодействие снижает долгосрочные риски производства.
Цинк обладает лучшей текучестью и позволяет получать более тонкие стенки. Алюминий легче и лучше работает при повышенных температурах. Для небольших прецизионных деталей цинк, как правило, обеспечивает более длительный срок службы пресс-форм и более низкую совокупную стоимость.
Широко применяются сплавы Zamak 3, Zamak 5, Zamak 2 и ZA-8, каждый из которых обеспечивает оптимальный баланс прочности и литейных свойств.
Общие допуски составляют ±0,05–0,10 мм и зависят от геометрии изделия и конфигурации пресс-формы.
Да. Цинк полностью пригоден для вторичной переработки без потери механических свойств, а технологические отходы регулярно возвращаются в производственный цикл.
Изготовление оснастки: 4–8 недель
Производство: 1–3 недели в зависимости от объёма
Все технические данные в данной статье соответствуют:
Этот материал был проверен ведущими инженерами по литью под давлением с более чем 15-летним опытом производства прецизионных компонентов из цинковых сплавов.
