소개
애플이 열조각 알루미늄 유니보디 디자인 아이폰 17 프로의 2025년 가을 행사에 참석한 이 기획자들은 재질 처리에 대한 획기적인 혁신에 다시 주목했습니다. 전문직으로 정밀 CNC 가공 및 폼 제조 서비스 제공자 고급 제조 공정의 새로운 기준을 정의하는 방법을 보여주기 위해 이 고급 공정에 대해 원리와 작업 흐름, 산업 응용 분야까지 심층 분석합니다.
열간 단조 알루미늄 유니바디란 무엇인가?
열간 단조는 알루미늄 합금을 고온에서 소성 가공하는 공정이며, 단일 공정 단계에서 통합되고 복잡한 부품을 제작할 수 있습니다. 기존의 다중 부품 조립 방식과 달리 이 공법은 일체형 구조를 실현합니다. 일체형 구조 일관성, 금속 부품 제조 방식을 근본적으로 혁신하는 기술입니다.
~에 7075 알루미늄 합금, 일반적인 단조 온도 범위는 370–480°C입니다. 이 범위 내에서 재료 연신율이 증가하고 균열 저항성이 향상되어 복잡한 금형 캐비티를 완전히 채울 수 있습니다.
애플이 이 공정을 의도적으로 선택한 이유는 다음과 같습니다:
단조 후 인장 강도는 300–400 MPa 에 도달하며 신장률은 1020%, 힘과 강함 사이의 균형을 맞추는 것.

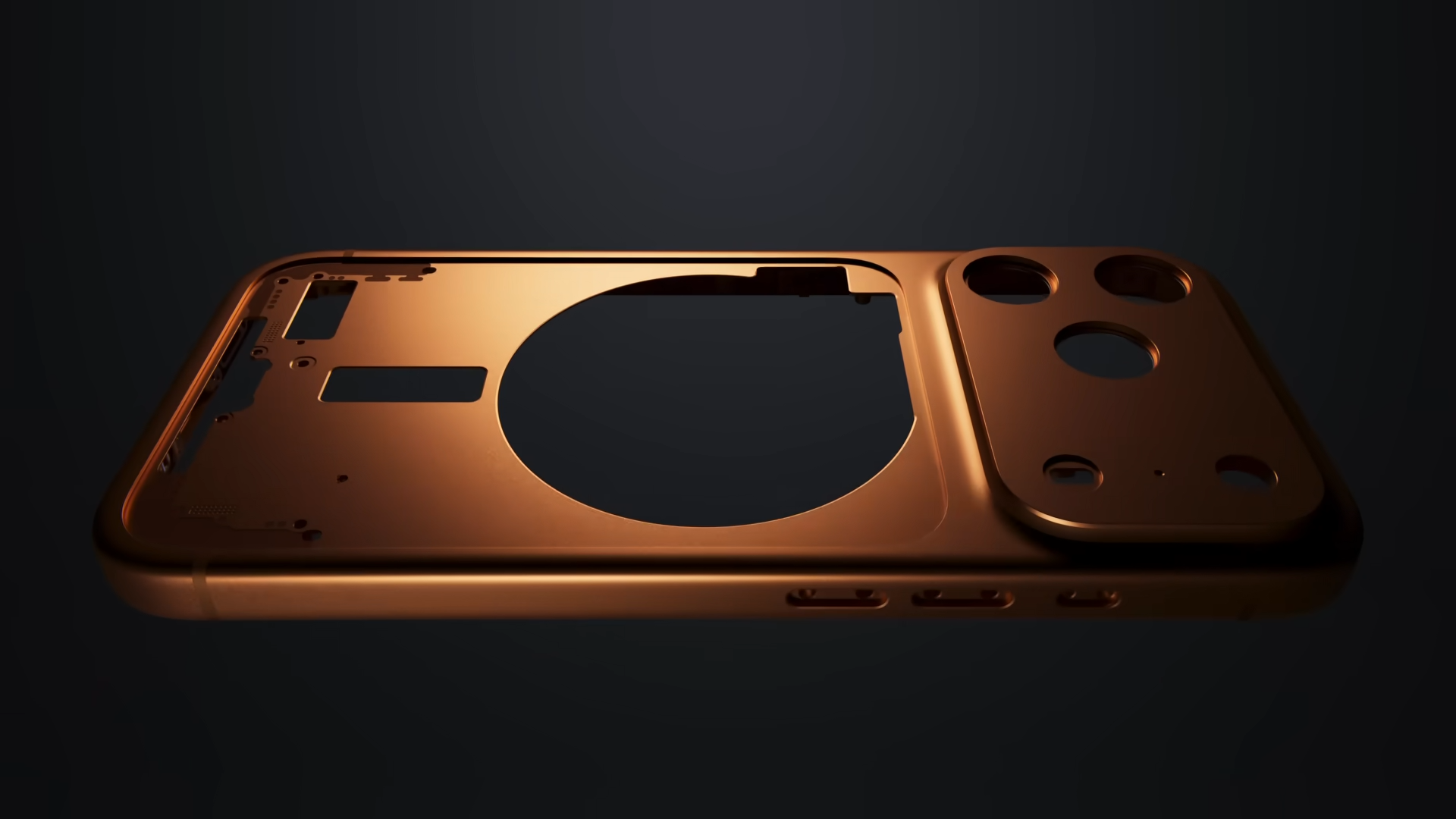

그 유니바디 구조 기존 조립 방식에서 볼 수 있는 약한 결합 부위를 제거하여 강성을 약 40% 증가시켰으며, 슬림한 디자인을 유지하면서도 더 큰 배터리를 수용할 수 있는 내부 공간을 확보하였습니다.
열간 단조와 다른 공정과의 비교
장점을 이해하기 위해 열간 단조를 냉간 단조 및 다이캐스팅과 비교해 봅니다.
열간 단조 vs. 냉간 단조
상온에서 이루어지는 냉간 단조는 높은 정밀도와 인장 강도(400–500 MPa 이상)를 달성하지만, 연성이 제한적이어서 복잡한 형상 제작이 어렵습니다.
열간 단조는 고온에서 재료의 흐름성이 향상되어 더 큰 변형과 정교한 디자인 구현이 가능하며, 강도와 복잡성을 요구하는 스마트폰 케이스 제작에 적합합니다.
단조 vs. 다이캐스팅
다이캐스팅은 고온의 금속 용액을 고압으로 금형에 주입하는 방식입니다. 고효율성을 제공하지만 기공 및 내부 결함이 발생하기 쉽습니다.
단조는 고체 금속을 재형성하여 결정립 구조를 정제하고 더 조밀하고 결함 없는 소재를 생산합니다. 피로 수명이 다이캐스팅 알루미늄보다 3배 이상 깁니다.
단조 알루미늄 유니바디 제조 공정
이 공정은 정밀 온도 관리, 기계 설계, CNC 마감 처리 를 6단계 핵심 공정을 통해 통합합니다:
1. 물질 준비
고순도 7075 알루미늄 봉재 → 조성 분석 → 응력 제거를 위한 균질화 열처리
2. 온도 조절 가열
불활성 분위기에서 가열하여 산화를 방지합니다. 420–480°C, 과열 또는 타는 것을 방지하기 위해 가열 속도 ≤5°C/분으로 한다.

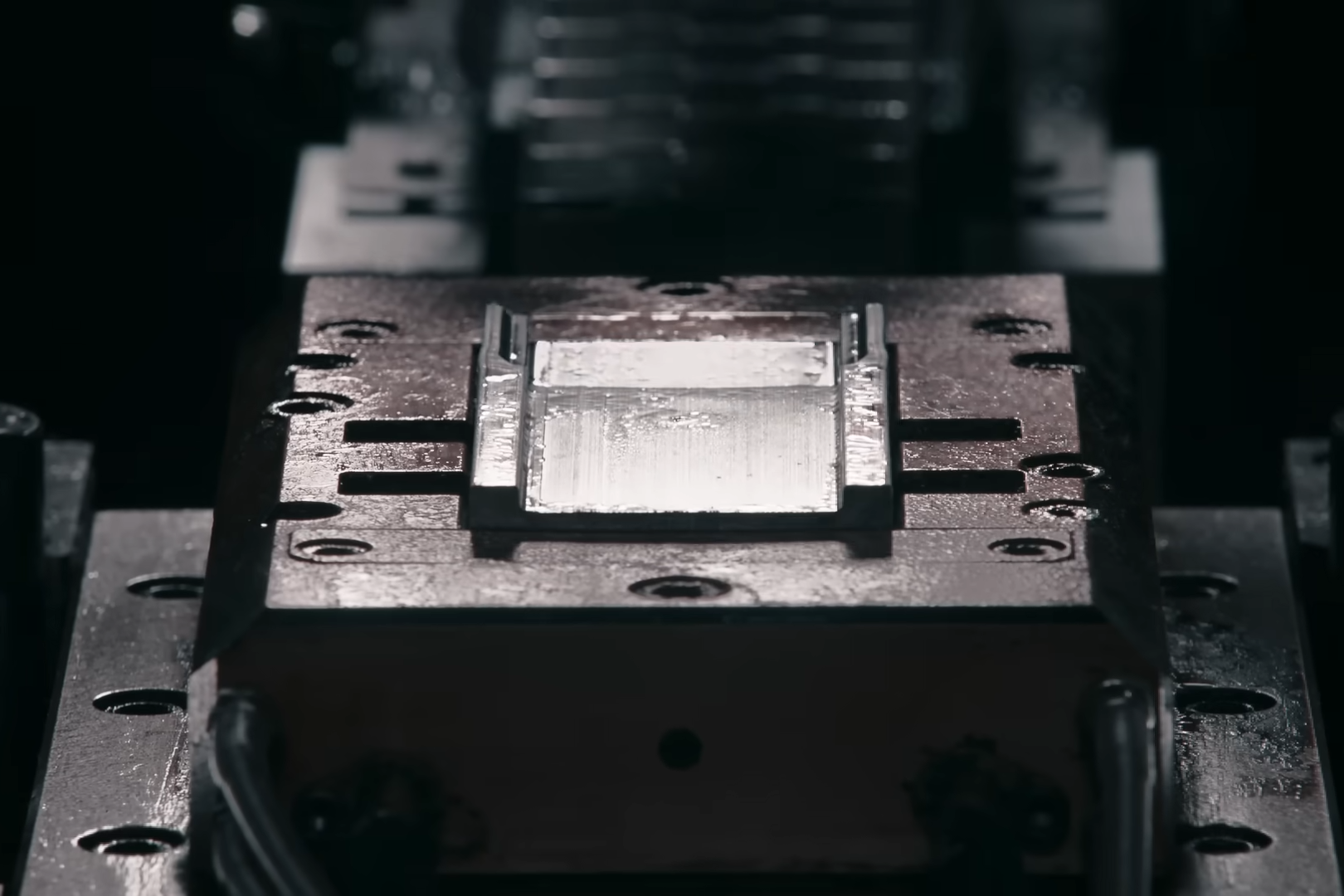

3. 단조
로 이송된 5,00015,000 kN 가조기, 유니보디 프레임베젤과 카메라 하우징을 포함한하나의 스트로크로 형성합니다.
4. 열처리
480°C에서 용체화 처리 → 물 냉각
120–180°C에서 인공 시효 처리 → 강도가 약 30% 증가하여 낙하 저항성 확보
5. CNC 정밀 가공
5축 CNC 머시닝으로 기능 영역(포트, 버튼 슬롯, 커넥터)을 세밀하게 가공합니다. 허용오차 ±0.02 mm 이내로 관리됩니다. ±0.02 mm.
6. 표면 처리 및 검사
내구성을 위한 양극산화 또는 샌드블라스팅 처리
3D 스캐닝 + 초음파 검사를 통해 0.1 mm 결함 탐지 정밀도 중요 부위의 검사를 실시합니다.
기술적 우위 및 적용 분야
1. 성능 향상
단조 공정 중 결정립을 미세화하면 전체적인 기계적 특성이 향상됩니다. 티타늄 하우징에 비해 iPhone 17 Pro의 알루미늄 프레임은 굽힘 강도가 20% 더 높으면서 무게를 15% 줄였습니다.
2. 열 관리
알루미늄의 열전도율은 티타늄의 약 20~30배입니다. 이에 더해 베이퍼 챔버 쿨링 기술을 적용하면 A19 Pro 칩 이 최고 성능을 지속적으로 유지할 수 있습니다.
3. 디자인 자유도

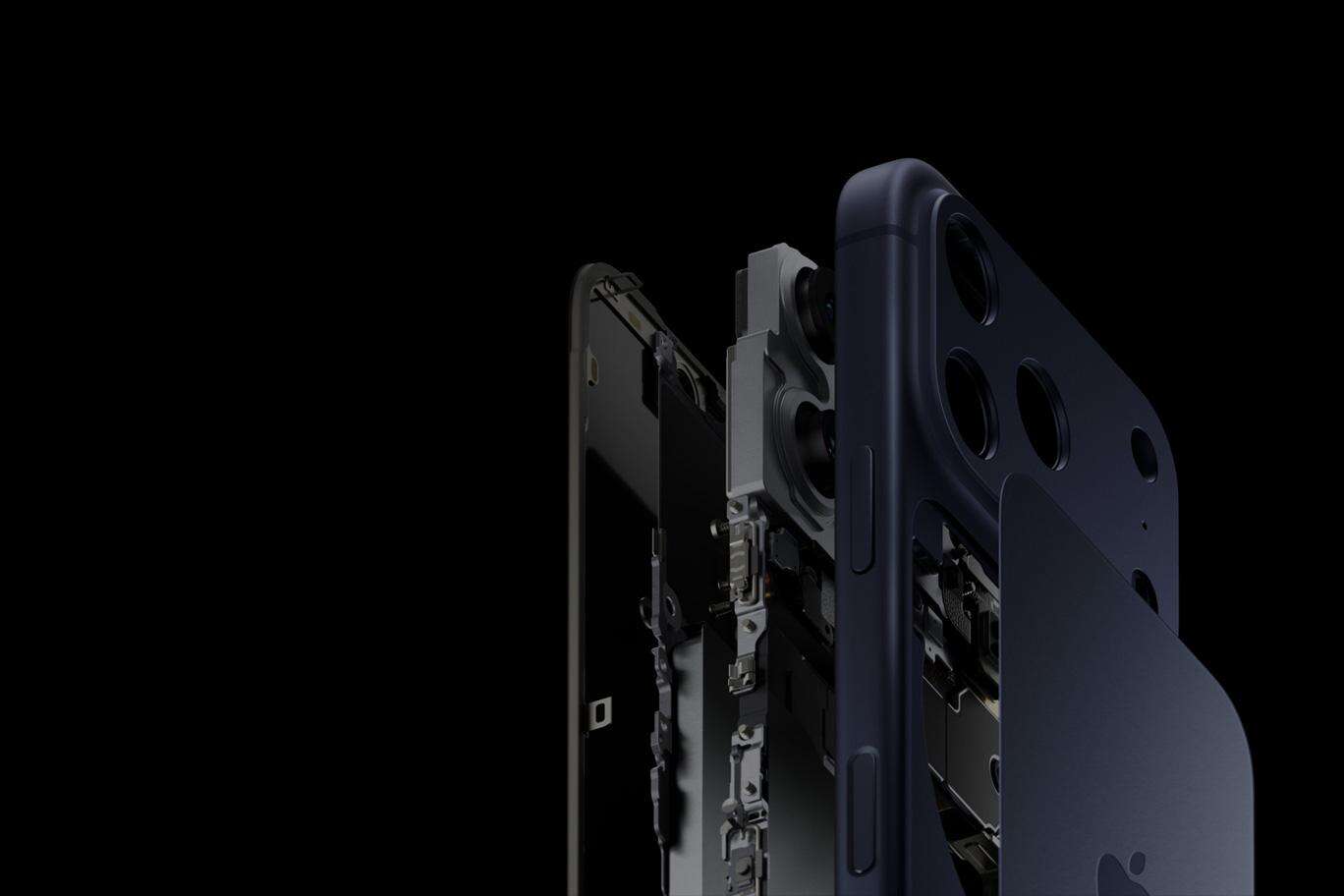

유니바디 구조는 조립 제약을 제거하여 광학 줌 8배 기능의 대형 카메라 모듈 슬림한 디자인은 그대로 유지하면서
소비자 전자 제품을 넘어, 열간 단조 알루미늄은 다음과 같은 분야로도 확대되고 있습니다.
전기 자동차(EV): 구조 부품을 통해 차체 중량을 30% 이상 경량화함
항공우주: 단조된 7075 합금은 착륙 장치 및 기타 하중 지지 부품에 널리 사용됩니다.
결론: 제조업의 미래를 이끄는 혁신
IPhone 17 Pro의 열간 단조 알루미늄 유니바디 는 단순한 디자인 혁신을 넘어섭니다. 이는 현대 제조 기술에서 재료 과학과 정밀 단조, 고급 CNC 가공 기술을 결합하여 강도, 경량성, 디자인 자유도의 균형에 대한 새로운 기준을 제시하고 있습니다.
더 나은 내구성 및 열 분산에서 더 큰 구조 유연성까지,이 과정은 강조 어떻게 혁신적인 재료 공학이 기능적, 미적 발전을 모두 해소할 수 있는지에 대해 스마트폰을 넘어, 열간 단조 알루미늄의 가능성은 항공우주, 자동차, 차세대 소비자 전자제품 분야에 이르기까지 항공우주, 자동차 및 차세대 소비자 전자제품 , 제조 혁신이 성능과 디자인의 경계를 계속 밀어내는 미래를 알립니다.
