Τι είναι η κατασκευή καλουπιών; Βασικές αρχές και βιομηχανικές εφαρμογές

Η κατασκευή καλουπιών αφορά αποκλειστικά τη δημιουργία εκείνων των ειδικών εργαλείων, τα οποία κατασκευάζονται συνήθως από μέταλλο, πυριτικό ελαστομερές ή σύνθετα υλικά και χρησιμοποιούνται για την ακριβή αναπαραγωγή εξαρτημάτων επανειλημμένα και με την ίδια ακρίβεια κατά τη διάρκεια της παραγωγής. Χωρίς την κατάλληλη κατασκευή καλουπιών, δεν θα μπορούσαμε να παράγουμε σε τόσο μεγάλη κλίμακα προϊόντα όπως ιατρικός εξοπλισμός, αυτοκινητικά εξαρτήματα, smartphones ή ακόμη και συσκευασίες τροφίμων. Στην ουσία, υπάρχουν μόνο δύο πράγματα που έχουν τη μεγαλύτερη σημασία: η ακριβής τήρηση των διαστάσεων με ανοχή κλασμάτων χιλιοστού και η διασφάλιση ότι το εργαλείο θα αντέξει χιλιάδες χρήσεις χωρίς να υποστεί βλάβη. Ας πάρουμε ως παράδειγμα την τεχνική της έγχυσης (injection molding). Όταν το λιωμένο πλαστικό εισάγεται σε χαλύβδινα καλούπια υπό πίεση που υπερβαίνει τα 20.000 psi (pounds per square inch), το καλούπι πρέπει να διατηρεί το σχήμα του απόλυτα αναλλοίωτο, ενώ ταυτόχρονα πρέπει να αντιστέκεται και στη ζημιά από τη θερμότητα. Ένα ελάχιστο λάθος της τάξης των 0,1 mm μπορεί να οδηγήσει σε άνοδο του ποσοστού απορριμμάτων κατά 15% σε βιομηχανίες όπου η ακρίβεια είναι καθοριστική. Γι’ αυτόν τον λόγο, οι έμπειροι κατασκευαστές καλουπιών συνδυάζουν τις γνώσεις τους για τις ακριβείς μετρήσεις με τη βαθιά κατανόηση των διαφορετικών υλικών. Το έργο τους διασφαλίζει την ομαλή λειτουργία της παραγωγής, μειώνει τα απορρίμματα και επιτρέπει στους κατασκευαστές να παράγουν συνεχώς προϊόντα υψηλής ποιότητας.

Βασικές Διαδικασίες Κατασκευής Μήτρας: Από την Παραδοσιακή Μηχανική Κατεργασία έως τις Σύγχρονες Προσθετικές Μεθόδους

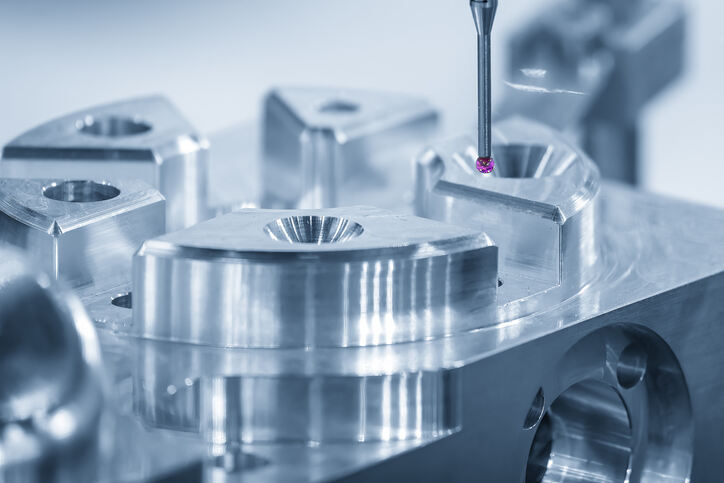

Μηχανική Κατεργασία με CNC για Μεταλλικές Μήτρες Υψηλής Ακρίβειας

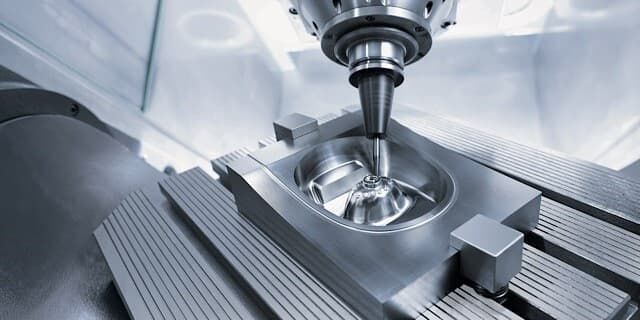

Όταν πρόκειται για την παραγωγή μεγάλων ποσοτήτων μεταλλικών μητρών με αυστηρές προδιαγραφές, η μηχανική κατεργασία με CNC παραμένει ακόμα η καλύτερη επιλογή, ιδιαίτερα όταν εργάζεται με σκληρυμένα εργαλειοστεελ και κράματα αλουμινίου. Ο τρόπος με τον οποίο αυτές οι μηχανές αφαιρούν υλικό επιτυγχάνει εκπληκτική ακρίβεια — περίπου 0,01 mm σε επίπεδο ανοχής — και δημιουργεί επίσης τις λείες επιφάνειες που απαιτούνται για προϊόντα όπως φακοί, περιβλήματα ιατρικών συσκευών και αυτοκινητοβιομηχανικά εξαρτήματα που πρέπει να έχουν ελκυστική εμφάνιση. Τα περισσότερα εργαστήρια διαθέτουν σήμερα καλά ανεπτυγμένες διαδρομές λογισμικού και συστήματα αυτόματης αλλαγής εργαλείων, γεγονός που σημαίνει ότι μπορούν να επαναλαμβάνουν την ίδια διαδικασία χιλιάδες φορές χωρίς προβλήματα. Γι’ αυτόν τον λόγο πολλοί κατασκευαστές εξακολουθούν να επιλέγουν αυτήν τη μέθοδο για τις μακροχρόνιες παραγωγικές τους διαδικασίες σε εφαρμογές χύτευσης με έγχυση και χύτευσης σε καλούπι, όπου η συνέπεια έχει τη μεγαλύτερη σημασία.

Χύτευση με Πολυμερή και Ρητίνη για Πρωτότυπα

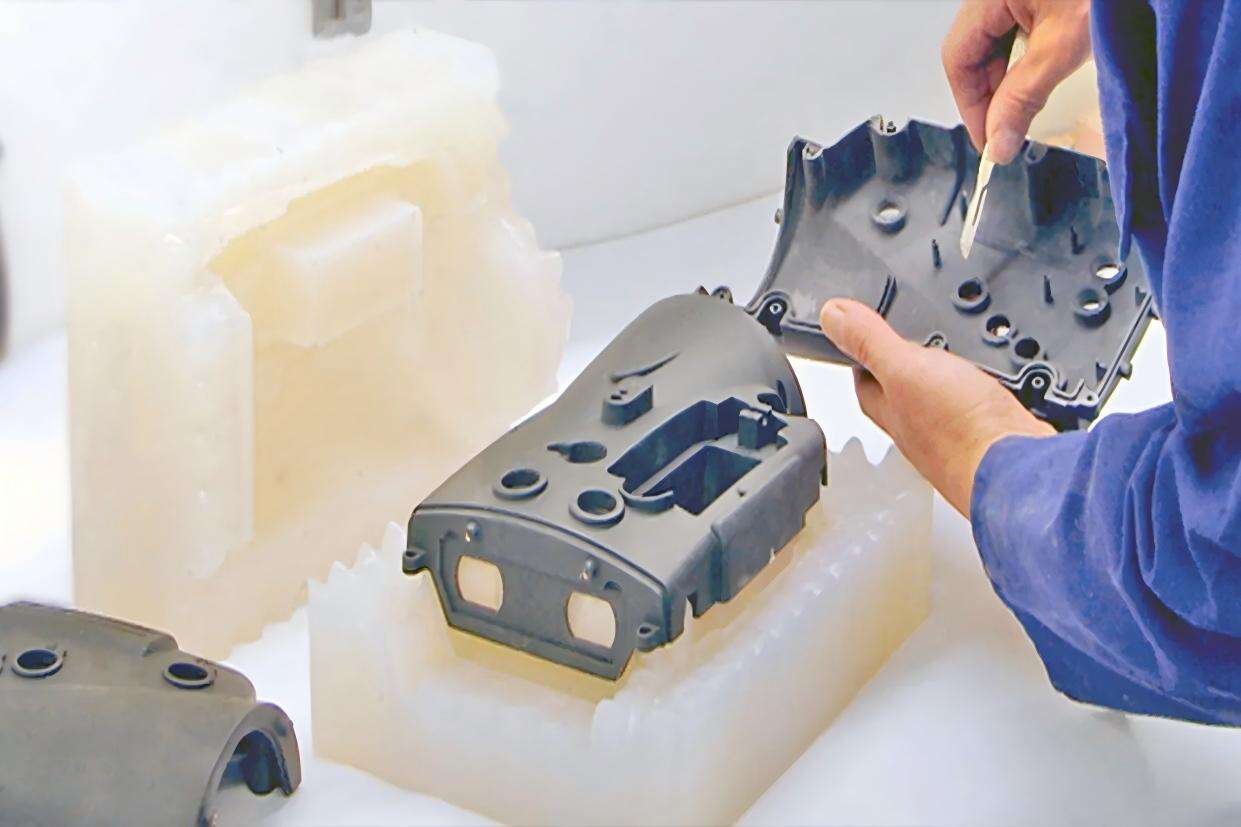

Η μορφοποίηση με ελαστομερές πυριτίου είναι στην πραγματικότητα αρκετά γρήγορη και οικονομική όσον αφορά την κατασκευή λειτουργικών πρωτοτύπων. Το υγρό ελαστομερές πυριτίου, ή LSR όπως αναφέρεται, αναπαράγει όλες τις λεπτομέρειες του αρχικού μοντέλου, συμπεριλαμβανομένων των δύσκολων υποκοπών και των μικροσκοπικών υφών. Στη συνέχεια, μπορούμε να καλουπώσουμε εξαρτήματα χρησιμοποιώντας ρητίνη πολυουρεθάνης και να παράγουμε περίπου 50 κομμάτια καλής ποιότητας σε χρόνο μόλις μίας έως δύο ημερών. Φυσικά, υπάρχουν όρια, καθώς το καλούπι τελικά φθείρεται, αλλά αυτή η προσέγγιση επιτρέπει στους σχεδιαστές να δοκιμάσουν τις ιδέες τους χωρίς να δαπανήσουν μεγάλα ποσά για ακριβά μεταλλικά καλούπια πριν από την παραγωγή. Είναι, κατά κάποιο τρόπο, ασφάλεια κατά των λανθασμένων σχεδιαστικών επιλογών πριν την έναρξη της μαζικής παραγωγής.

καλούπια εκτυπωμένα με 3D και υβριδικές ροές εργασίας

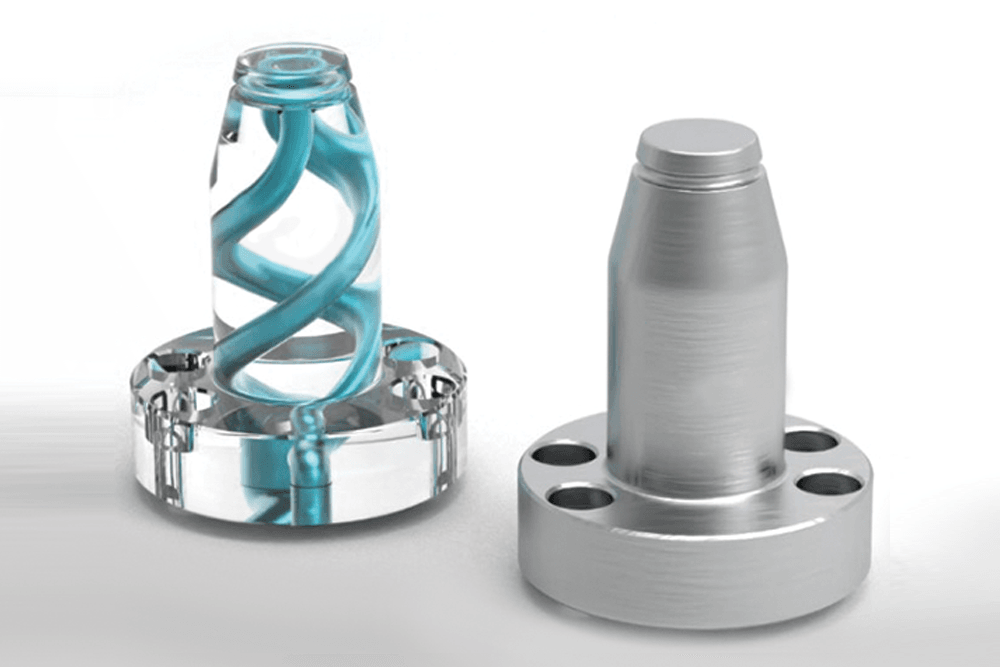

Ο κόσμος της προσθετικής κατασκευής μετάλλων έχει αλλάξει σημαντικά τα πράγματα τελευταία, ειδικά όσον αφορά την τεχνολογία Απευθείας Συντήξεως Μετάλλου με Λέιζερ (DMLS). Αυτή η μέθοδος μπορεί να δημιουργεί ενθέματα καλουπιών με πολύπλοκα σχήματα που απλώς δεν είναι εφικτά με παραδοσιακές μηχανικές τεχνικές. Σκεφτείτε, για παράδειγμα, εκείνα τα συμμορφούμενα κανάλια ψύξης με τα οποία οι κατασκευαστές αντιμετώπιζαν παλαιότερα δυσκολίες. Τα ενθέματα από χάλυβα μαραγίνγκ είναι επίσης εντυπωσιακά, καθώς μπορούν να αντέχουν θερμοκρασίες μέχρι περίπου 500 °C, γεγονός που τα καθιστά ιδανικά για σύντομες παραγωγικές σειρές, όπου ο χρόνος είναι χρήμα. Ορισμένες εταιρείες έχουν αρχίσει να συνδυάζουν αυτές τις καρδιές που κατασκευάζονται με εκτύπωση 3D με παραδοσιακές βάσεις που κατεργάζονται με CNC. Τα αποτελέσματα; Οι χρόνοι κύκλου μειώνονται κατά 30% έως και 70% σε ορισμένες περιπτώσεις, χωρίς να θυσιαστεί η αντοχή του τελικού προϊόντος. Αυτή η υβριδική προσέγγιση λειτουργεί ιδιαίτερα καλά για τον λεγόμενο «γέφυρας εργαλειοποίησης» (bridge tooling) και είναι λογική επιλογή για επιχειρήσεις που αντιμετωπίζουν ανάγκες παραγωγής χαμηλού έως μεσαίου όγκου, σύμφωνα με πρόσφατη έρευνα που δημοσιεύθηκε στο Journal of Manufacturing Processes το 2023.

Επιλογή Υλικού στην Κατασκευή Καλουπιών: Αντιστοίχιση Ιδιοτήτων με τις Ανάγκες Παραγωγής

Η επιλογή υλικού καθορίζει απευθείας την ποιότητα των εξαρτημάτων, τη διάρκεια ζωής του καλουπιού και το συνολικό κόστος κατοχής. Η βέλτιστη επιλογή επιτυγχάνει ισορροπία μεταξύ μηχανικής απόδοσης — σκληρότητας, θερμικής αγωγιμότητας, αντοχής σε κόπωση — και πρακτικών περιορισμών, όπως ο χρόνος παράδοσης, η επεξεργασιμότητα και το προϋπολογισμός.

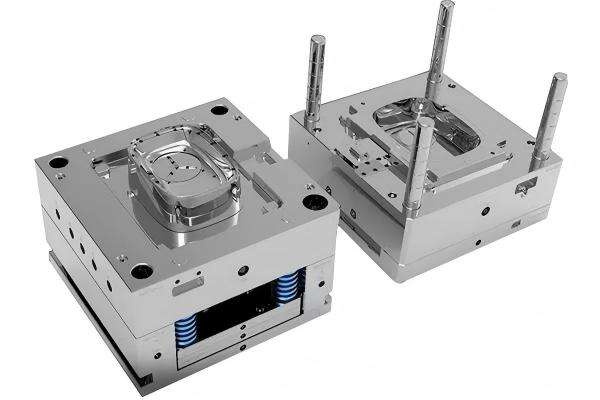

Κράματα Χάλυβα για Καλούπια Υψηλής Παραγωγής με Έγχυση

Οι σκληρυμένοι εργαλειομηχανικοί χάλυβες (π.χ. P20, H13, S7) αποτελούν τα βιομηχανικά πρότυπα για την πλαστική κατασκευή καλουπιών με έγχυση υψηλού αριθμού κύκλων. Με τιμές σκληρότητας πάνω από 45 HRC και ανώτερη αντίσταση στη θερμική κόπωση και την απόσβηση, διασφαλίζουν αξιόπιστη λειτουργία για 500.000+ κύκλους. Το υψηλότερο αρχικό κόστος τους αντισταθμίζεται από το σημαντικά χαμηλότερο κόστος καλουπιού ανά εξάρτημα στη μαζική παραγωγή.

Αλουμίνιο και Ψευδάργυρος για Γρήγορη Κατασκευή Καλουπιών

Οι κράματα αλουμινίου (π.χ. 7075-T6) και τα κράματα βασισμένα σε ψευδάργυρο μηχανουργούνται έως και 60% γρηγορότερα από το χάλυβα, μειώνοντας σημαντικά τους χρόνους παράδοσης. Παρόλο που είναι πιο μαλακά — και συνεπώς περιορίζονται σε 15.000–50.000 κύκλους — διακρίνονται στην πρωτοτυποποίηση, τις δοκιμαστικές παραγωγές και την παραγωγή μικρής σειράς, όπου η ταχύτητα και η επανάληψη του σχεδιασμού έχουν μεγαλύτερη σημασία από τη διάρκεια ζωής.

Ελαστομερή και σύνθετα υλικά καλουπιών

Υλικά όπως τα σιλικόνες, τα πολυουρεθάνια και οι διάφορες εποξικές συνθέσεις προσφέρουν πραγματικά καλή ευελαστικότητα κατά την αντιμετώπιση περίπλοκων γεωμετρικών σχημάτων εξαρτημάτων. Λειτουργούν εξαιρετικά καλά για εξαρτήματα που παρουσιάζουν δύσκολες βαθιές υποτομές ή απαιτούν πολύ λεπτομερείς επιφανειακές υφές. Η ελαστική φύση αυτών των υλικών διευκολύνει την εξαγωγή τους από τα καλούπια μετά την παραγωγή. Ωστόσο, αυτή η ίδια ιδιότητα σημαίνει ότι, γενικά, δεν μπορούν να αντέξουν καταστάσεις υψηλής πίεσης. Γι’ αυτόν τον λόγο χρησιμοποιούνται κυρίως σε μεθόδους κατασκευής χαμηλής πίεσης, όπως οι τεχνικές ρίψεως πολυουρεθανίου ή οι διαδικασίες ενός κενού. Για ορισμένες ειδικές περιπτώσεις όπου η διαχείριση της θερμότητας είναι σημαντική, οι κατασκευαστές προσθέτουν ενίοτε κεραμικά ή μεταλλικά σωματίδια για να δημιουργήσουν προηγμένα σύνθετα υλικά. Αυτές οι τροποποιημένες εκδόσεις διαθέτουν καλύτερη θερμική αγωγιμότητα, γεγονός που αποδεικνύεται χρήσιμο σε συγκεκριμένες βιομηχανικές εφαρμογές, όπου η ελεγχόμενη διάδοση της θερμότητας μέσω ενός προϊόντος είναι απολύτως απαραίτητη.

Οι κορυφαίοι κατασκευαστές ευθυγραμμίζουν τις ιδιότητες των υλικών — συμπεριλαμβανομένου του συντελεστή θερμικής διαστολής, της θερμικής διαχυτότητας και του κατωφλίου παλινδρόμησης — με τους δείκτες απόδοσης παραγωγής (KPIs), προκειμένου να διασφαλίσουν τη συνέπεια της απόδοσης σε όλο το χρονικό διάστημα ζωής του εργαλείου.

Βελτιστοποίηση της κατασκευής καλουπιών για ποιότητα, κόστος και χρόνο παράδοσης

Το να επιτυγχάνεται καλή απόδοση στην κατασκευή καλουπιών εξαρτάται πραγματικά από την ενσωμάτωση του σχεδιασμού, των προσομοιώσεων δοκιμών και της επιλογής των κατάλληλων διαδικασιών πολύ πριν από την πραγματική κατασκευή. Όταν οι σχεδιαστές λαμβάνουν υπόψη τους την εφικτότητα κατασκευής από τα πρώτα στάδια, συνήθως ενσωματώνουν στοιχεία όπως κατάλληλες γωνίες απόσυρσης (τουλάχιστον 3 μοίρες), τοιχώματα με σταθερό πάχος σε όλο το μήκος τους και χαρακτηριστικά που δεν είναι υπερβολικά περίπλοκα. Αυτή η προσέγγιση μειώνει συνήθως τον χρόνο κατεργασίας κατά περίπου 30% και βοηθά στην αποφυγή συνηθισμένων προβλημάτων, όπως οι εντοπικές βυθώσεις (sink marks) ή τα στρεβλωμένα εξαρτήματα. Το λογισμικό προσομοίωσης επιτρέπει στους μηχανικούς να ελέγχουν εκ των προτέρων τη θέση των εισόδων (gates), τη ροή του υλικού κατά τη γέμιση και τη διαμόρφωση των διαδρόμων ψύξης, προτού ακόμη κοπεί οποιοδήποτε μέταλλο. Αυτό οδηγεί σε οικονομία κόστους, καθώς μειώνει κατά περίπου το ήμισυ τον αριθμό των φυσικών πρωτοτύπων που απαιτούνται. Ορισμένα εργαστήρια έχουν αρχίσει να χρησιμοποιούν τεχνικές συμμορφούμενης ψύξης (conformal cooling), συνδυάζοντας προσθετική κατασκευή και παραδοσιακές μεθόδους CNC. Αυτά τα συστήματα διανέμουν τη θερμότητα πιο ομοιόμορφα σε όλη την επιφάνεια του καλουπιού και μπορούν πραγματικά να επιταχύνουν τους κύκλους παραγωγής κατά περίπου 25%. Η ενσωμάτωση αυτών των διαφορετικών προσεγγίσεων διατηρεί τη διαστασιακή ακρίβεια εντός της περιοχής ±0,05 mm, επιταχύνει την εισαγωγή των προϊόντων στην αγορά και, τελικά, μειώνει το κόστος ανά μονάδα παραγωγής, ενώ ταυτόχρονα πληρούνται όλες οι λειτουργικές απαιτήσεις.

Τμήμα Γενικών Ερωτήσεων

Ποιος είναι ο κύριος σκοπός της κατασκευής καλουπιών;

Η κατασκευή καλουπιών χρησιμοποιείται κυρίως για τη δημιουργία εργαλείων που αναπαράγουν εξαρτήματα με συνέπεια σε μεγάλες ποσότητες, κάτι που είναι απαραίτητο για τη μαζική παραγωγή σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, η ηλεκτρονική και οι ιατρικές συσκευές.

Ποια είναι τα συνηθισμένα υλικά που χρησιμοποιούνται στην κατασκευή καλουπιών;

Τα συνηθισμένα υλικά περιλαμβάνουν μέταλλα, πυριτικό καουτσούκ (silicone) και σύνθετα υλικά. Τα μέταλλα, όπως οι χάλυβες εργαλείων και το αλουμίνιο, χρησιμοποιούνται για καλούπια μεγάλης διάρκειας ζωής, ενώ τα πυριτικά καουτσούκ και τα σύνθετα υλικά προσφέρουν ευελιξία για πολύπλοκα σχήματα.

Πώς επιλέγονται τα υλικά για την κατασκευή καλουπιών;

Η επιλογή των υλικών βασίζεται σε ιδιότητες όπως η σκληρότητα, η θερμική αγωγιμότητα, η αντοχή στην κόπωση, καθώς και σε πρακτικούς παράγοντες όπως ο χρόνος παράδοσης, η επεξεργασιμότητα και το προϋπολογισμός.

Για τι χρησιμοποιούνται τα καλούπια που κατασκευάζονται με τεχνολογία 3D printing;

τα καλούπια που κατασκευάζονται με τεχνολογία 3D printing, και ειδικότερα εκείνα που παράγονται με την τεχνολογία DMLS, χρησιμοποιούνται για τη δημιουργία πολύπλοκων σχημάτων και ενσωματωμάτων που είναι δύσκολο να επιτευχθούν με παραδοσιακές μηχανικές διαδικασίες, βελτιώνοντας έτσι την αποδοτικότητα της παραγωγής.
