Nyomásos öntés vs CNC megmunkálás: Melyik a jobb választás projekthez?

A nyomásos öntés és a CNC megmunkálás folyamatainak megértése

A nyomásos öntés alapjai: Forma alapú termelés

A nyomásos öntés továbbra is az egyik legfontosabb módszer, amellyel a gyártók alkatrészeket készítenek, az olvadt fémeket nagy nyomással formákba tolva. Ezen belül két fő módszer létezik: a melegkamrás és a hidegkamrás technikák. A melegkamrás öntésnél tulajdonképpen beépített kemence tartja állandóan olvadt állapotban a fémeket, ezért elsősorban az olyan fémekhez ideális, amelyek nem igényelnek rendkívül magas hőmérsékletet az olvadáshoz. A hidegkamrás eljárás ettől eltérően működik. Itt a munkások ténylegesen beöntik a fémeket egy külön tartályba, mielőtt azt a formaüregbe injektálnák, ami logikus megoldás a magasabb hőmérsékletet igénylő fémekhez. Leggyakrabban alumíniumot és cinket látnak el ezzel a módszerrel, mivel ezek könnyű anyagok és nem rozsdásodnak könnyen. Az autóipari vállalatok imádják ezt a technikát például motorblokkok és fogaskerekek gyártására. De egyéb területeken is egyre gyakoribb a használata, legyen szó okostelefonokról vagy konyhai eszközökről, főként annak köszönhetően, hogy a megfelelő öntési technikákkal milyen vékony és sima felületű késztermékek hozhatók létre.

A CNC megmunkálás magyarázata: Számítógép-vezérelt pontosság

A CNC-megmunkálás kiemelkedő módszer a szubtraktív gyártásban, ahol számítógéppel vezérelt szerszámok darabolnak le tömör blokkokból addig, amíg a kívánt alakot el nem érik. Többféle típus létezik, beleértve a fúrókat és esztergákat, amelyek mindegyike más-más feladatra alkalmas, egyszerű anyageltávolítástól a finom részletek kidolgozásáig, különféle anyagokon, mint például fém, műanyag vagy kompozit anyagok. Ami valóban különlegessé teszi a CNC-megmunkálást, az az elképesztő pontossága. Az ilyen módon gyártott alkatrészek megfelelnek azoknak a szűk tűréseknek, amelyeket például repülőgépgyártásban vagy orvostechnikai eszközök előállításában előírnak. A programozás szerepe szintén nagyon fontos, mivel ezek a programok pontosan meghatározzák, hogy hol és hogyan vágjon a gép. Ezért az alkatrészek minden egyes alkalommal rendkívül pontosan és következetesen készülnek el, még akkor is, ha az egyes tételközött apró különbségek lehetnek.

Anyagválasztási lehetőségek és az hatékonyság különbségei

A gyártás során használt anyag típusa mindenben meghatározza az eredményt, különösen, ha összehasonlítjuk a nyomásos öntést és a CNC megmunkálást. A nyomásos öntésnél a gyártók általában nem vasalapú anyagokat, például alumíniumot, cinket és magnéziumot használnak, mivel ezek az anyagok a folyamat során kiválóan formálhatók. Kiemelkedően alkalmasak bonyolult alkatrészek előállítására, amelyek ezerszámra történő gyártása során is konzisztensek maradnak. A CNC megmunkálás azonban másképp működik. Ez a technológia szinte minden anyaggal kompatibilis, fémektől műanyagokig, sőt bizonyos kompozitanyagokig. Ez a sokoldalúság lehetővé teszi, hogy a műhelyek különféle projekteket valósítsanak meg az eszközök cserélgetése nélkül. Ami a gyorsaságot illeti, nagy tételszámok esetén a nyomásos öntés minden kétséget kizáróan győzelmet arat. A gépek gyorsan, kevés hulladéktermeléssel állítják elő az alkatrészeket, így a termelés stabilan fennáll. Ha azonban egy vállalatnak közben be kell állítania a projektet, vagy kisebb tételben kell dolgoznia, akkor a CNC megmunkálás nyújtja a szükséges rugalmasságot. Számos gyártó műhely valójában mindkét lehetőséget fenntartja, attól függően, hogy az adott ügyfélnek melyik megoldásra van a legnagyobb szüksége.

Statisztikák szerint a nyomásos öntés gyors termelési sebessége, amelynek ciklusa gyakran csak másodpercekig vagy néhány percig tart, ideális tömeggyártáshoz, míg a CNC megmunkálás lassabb lehet a kivonó jellegéből fakadóan, ami szükségszerűen időigényesebb folyamatokat jelent.

Gyártási mennyiség és költségelemzés

Ha megnézzük, mennyi alkatrész készül el, valamint azt, hogy valójában mennyibe kerül, akkor jelentős különbség mutatkozik az öntés és a CNC megmunkálás között. Az öntés különösen akkor hatékony, amikor vállalatoknak nagy mennyiségű alkatrészre van szükségük, mivel az egyes darabok költsége lényegesen csökken, amint a szerszámköltségek eloszlanak több ezer egységre. Ezért szeretik ezt a módszert annyira az autógyártók és különféle eszközöket gyártó vállalatok – így minden egyes alkatrész pontosan ugyanolyan lesz. Ezzel szemben a CNC megmunkálás általában drágább megoldás darabjáron, mivel anyagot eltávolítva készíti az alkatrészeket, nem öntött fémeket használ. Bár a CNC gépek beállítása kezdetben nem kerül annyiba, mint a szerszámok elkészítése, az elpazarolt anyag költségei gyorsan felhalmozódnak. Ezért a legtöbben inkább csak akkor maradnak a CNC megmunkálásnál, ha csupán valamilyen megoldást tesztelni szeretnének, vagy néhány tucat prototípust készítenének, mielőtt teljes méretekben kezdenék meg a gyártást.

Az ipari jelentések alátámasztják azt a nézetet, hogy a nyomásos öntés hosszú távon gazdaságilag fenntartható gyártást biztosít, míg a CNC megmunkálás alkalmazkodóbban kezeli az alacsonyabb térfogatú igényeket. A darabköltség-elemzés azt mutatja, hogy nagy mennyiségek esetén a nyomásos öntés marad a gazdaságosabb választás, míg a CNC megmunkálás rugalmasságot kínál a kisebb sorozatokhoz.

Pontosság, Tűrés és Bonyolultság Képességei

A nyomásos öntés és a CNC megmunkálás összehasonlításakor az egyik legnagyobb különbség az, hogy milyen pontosan tudják a két módszer gyártani az alkatrészeket. A CNC megmunkálás azért emelkedik ki, mert olyan alkatrészeket állít elő, amelyek rendkívül szűk tűréssel rendelkeznek, gyakran elérve a plusz-mínusz 0,0005 hüvelyk értéket. Ez tökéletesen alkalmas olyan összetett alkatrészekre, amelyek pontos méretre szorulnak, például a repülőgépekben vagy orvosi berendezésekben használt apró fogaskerekekre, ahol még a kis hibák is jelentősek. A nyomásos öntés ennek ellenére nem olyan pontos, általában plusz-mínusz 0,002 és 0,005 hüvelyk között mozog. Sok projekt esetében ez a pontossági szint megfelelő, de néha a gyártóknak pótmunkálatokat kell végezniük az öntés után, hogy minden megfelelő kinézetű legyen és eleget tegyen a szükséges méretelőírásoknak.

A számítógéppel vezérelt (CNC) gépek kiválóan alkalmasak összetett alkatrészek gyártására, mert anyagokat számítógépek által irányított, pontossággal tudnak vágni. A nyomásos öntés viszont egyszerűbb alkatrészek esetében működik jobban, ahol a pontos méretek nem annyira kritikusak. A Manufacturing Processes Journal által közelmúltban közzétett tanulmányok egyértelműen kimutatták, hogy a CNC megmunkálás felülmúlja más módszereket, amikor bonyolult alakzatokat kell létrehozni az alkatrészek belsejében, és rendkívül szűk tűréshatárokat kell fenntartani a gyártási folyamat során. Ez gyakorlati szempontból is értelmes, hiszen számos iparág olyan komponenseket igényel, amelyek belső tulajdonságai csak a hagyományos öntési technikákkal nem valósíthatók meg.

Előkészítési idő és rugalmassági alkalmazkodás

Amikor azt vizsgáljuk, hogy milyen gyorsan és mennyire rugalmasan hajtódnak végre a folyamatok, akkor érdekes különbségek figyelhetők meg a présöntés és a CNC megmunkálás között. A CNC megmunkálás általában csökkenti az várakozási időt, ezért kiváló prototípusokhoz vagy olyan termékek gyors piacra dobásához, ahol a terveket változtatni kell. Nincs szükség fizikai beállítások módosítására, ha változtatásokra kerül sor. Ezzel szemben a présöntés nagy tételszámok esetén hatékony, de hosszabb időt vesz igénybe, mivel az eszközök és formák elkészítése időt húz. A teljes folyamat néha hónapokig is eltarthat, különösen akkor, ha az utolsó pillanatban változtatások szükségesek az eszközökön.

A CNC-megmunkálás valódi rugalmasságot kínál, amely lehetővé teszi a tervezők számára, hogy változtassanak a projekt életciklusa során. Ez éles ellentétben áll a nyomásos öntéssel, amelyhez teljesen új formák szükségesek minden apró tervezési módosítás esetén. Ugyanakkor bevallhatjuk, hogy ezeknek a formáknak a készítése pénzbe és időbe kerül. A gyártási jelentések rendszeresen kiemelik a CNC-megmunkálás előnyét, különösen akkor, amikor a gyors átfutási idő a legfontosabb. Például az autóipari vállalatok gyakran áttérnek CNC-re prototípusok fejlesztése során, mivel képesek a részegységeket azonnal módosítani anélkül, hogy heteket várjanak formaváltoztatásra. A gyors alkalmazkodás képessége jelenti a különbséget versenyképes piacokon, ahol a termékek helyes elkészítése soha nem volt ennyire kritikus.

Alkalmazások és ipari szabványok

Ideális projektek alumínium és cink ötvözetből készült fröccsöntött alkatrészekhez

Amikor olyan alkatrészek gyártásáról van szó, amelyeknek könnyűeknek kell lenniük, ugyanakkor ellenállóknak a kopás és a mechanikai igénybevétel szempontjából, az alumínium és cinköntvények igazán kiválik. Az elektronikaipar szereti az alumíniumot, mivel kiváló hővezető-képességgel rendelkezik, ezért gyakran használják számítógépek és más eszközök hűtőborda alkalmazásokban. Eközben a cink az autóipar egyik megbízható alapanyagává vált, annak ellenére, hogy erős, ugyanakkor jól alakítható bonyolult formákba. Nézze meg a modern járműveket és az ezernyi apró csatlakozóelemet, vagy az érzékeny elektronikai alkatrészeket védő házakat – ezek gyakran cinkből készülnek. Ami mindkét fém számára kiemelkedővé teszi őket, az nem csupán teljesítményjellemzőik, hanem az is, hogy nagy mennyiségek előállításakor költséghatékonyan megfelelnek a minőségi elvárásoknak. A gyártók azt tapasztalták, hogy az ilyen anyagokra való áttérés hosszú távon költségkímélő megoldás marad a termék minőségének fenntartása mellett.

Mikor jeleskedik a CNC megmunkálás: Komplex kis mennyiségű alkatrészek

Amikor vállalatoknak pontos, egyedi alkatrészekre van szükségük kis mennyiségű gyártáshoz, akkor a CNC megmunkálás elengedhetetlenné válik. Nézzük csak az űripari szektort vagy az orvostechnikai eszközgyártókat, akik erre a technológiára támaszkodnak a bonyolult alkatrészek előállításához, hiszen még apró hibák is komoly problémákat okozhatnak később. Ami a CNC-t különlegessé teszi, az az a pontosság, ahogy ezeket a részleteket kezeli, és ezért fordulnak annyian ehhez a technológiához a prototípus-gyártás során. Így lehetőségük nyílik ötleteik kipróbálására anélkül, hogy jelentős költségekbe ütköznének, különösen ha hagyományos módszerekhez, például nyomásos öntéshez hasonlítjuk, amelyek gazdaságilag nem járhatók el kis mennyiségek esetén. A szűkebb célra gyártott termékekkel dolgozó vállalatok számára a CNC a megbízhatóság és rugalmasság egyedülálló kombinációját kínálja, amikor más megoldások már nem tudnak megfelelni.

IATF 16949 Tanúsítványozási szempontok

Az IATF 16949 tanúsítvány megszerzése nagyban hozzájárul ahhoz, hogy a minőségirányítás zökkenőmentesen működjön az autóipari ellátási lánc egészében. Ennek a szabványnak a teljesüléséhez a gyártóknak szorosan tartaniuk kell magukat a már meghatározott legjobb gyakorlatokhoz a mindennapi műveleteik során. Azoknak a vállalatoknak, amelyek öntésben vagy CNC-megmunkálásban dolgoznak, elengedhetetlen, hogy részletesen dokumentált eljárásokkal rendelkezzenek, és folyamatosan keressenek olyan lehetőségeket, amelyek javíthatnak ezeken, mielőtt egyáltalán a tanúsításra gondolnának. Ha a vállalatok megfelelnek ezeknek az előírásoknak, akkor az általános termékminőség javul. Az ügyfelek pedig egyre inkább megbízhatják őket, ami segíti a szerződések megszerzésében a keményen versenyző autóipari piacon, ahol a mindennapi tökéletesség elérése jelenti az egyensúlyt a siker és a kudarc között a legtöbb beszállító számára.

Nyomásos öntés és CNC megmunkálás közötti választás

Kulcsfontosságú döntési tényezők: mennyiség, költségkeret és követelmények

A prészés és a CNC-megmunkálás közötti választáshoz figyelembe kell venni néhány fontos szempontot, hogy meghatározhassuk, melyik módszer a legalkalmasabb egy adott gyártási feladatra. A gyártási mennyiség itt különösen fontos. A prészés általában költséghatékony, ha több ezer alkatrészt kell egyszerre gyártani, de kis mennyiségek esetén drágább lehet. Ezzel szemben a CNC-megmunkálás jobban alkalmazható kisebb mennyiségek esetén, különösen akkor, ha minden darabnak egyedi igényei vannak. A költségek is kulcsfontosságúak. A prészéshez szükséges szerszámok előzetes költségei jelentősek lehetnek, bár ez csökkenti az egységre jutó költségeket, amikor a gyártás felpörgött. A CNC-megmunkáláshoz nem szükségesek ezek a speciális szerszámok, így ez akár kisebb mennyiségek esetén is költséghatékony marad. A nyersanyag-választás, az alkatrész összetettsége és a tervezési rugalmasság szintén befolyásoló tényezők. Ha például egy projekt szűk tűréshatárokat vagy rendszeres tervezési módosításokat igényel, akkor a CNC-megmunkálás gyakran a jobb választás.

A vállalatok gyakran úgy találják, hogy a döntési mátrixok nagy segítséget jelentenek abban, hogy világossá tegyék, valójában mi is szükséges. Bár itt nem tudok mutatni egy valódi példát, a legtöbb ember olyan szempontokat vizsgál, mint például az egyes tételek költsége, a termelés során keletkező hulladék mennyisége, a gyártáshoz szükséges idő, illetve az, hogy a terveket később könnyen lehet-e módosítani. Amikor a vállalatok minden ilyen szempontot figyelembe vesznek, jobb döntéseket hozhatnak, amelyek valóban megfelelnek az elérni kívánt céloknak. A valós példák szintén segítenek. Más vállalatok által hasonló problémák megoldására tett lépések megismerése jó ötleteket adhat a költségek és túlzott működési lassulás nélküli megoldások kezeléséhez.

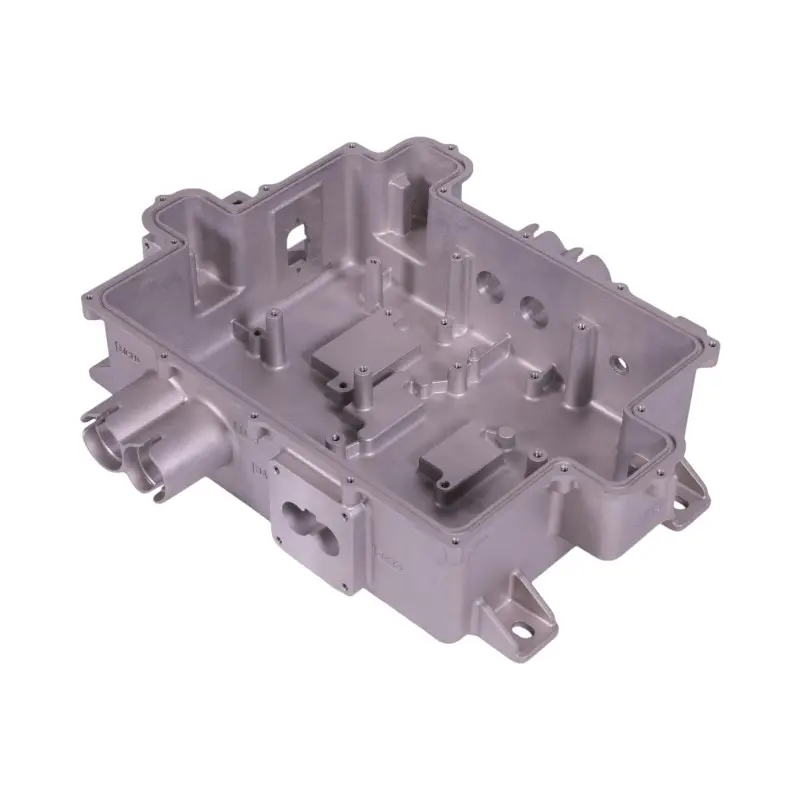

Valós alkalmazási esetek: napelem inverter házaktól prototípusokig

A gyártóüzemek terepen tapasztaltak figyelembe vétele megmutatja, mennyire nehéz vállalatoknak a nyomásos öntés és a CNC megmunkálás között dönteni. Nézzük például a PV-inverter ház gyártását. Itt nagy szerepet játszik az anyagválasztás. Sok gyártó a CNC megmunkálást részesíti előnyben, ha valami rendkívül pontosra van szükség, vagy ha gyorsan több különböző dizájnváltozatot szeretnének kipróbálni. Ezzel a módszerrel a vállalkozások különböző konfigurációkat tudnak kipróbálni anélkül, hogy minden egyes alkalommal nagy összeget költenének új sablonokra. Ugyanakkor a nyomásos öntés remekül beválik, ha több ezer azonos alkatrész esetén állandó minőségre van szükség. Ez az oka annak, hogy azokban az iparágakban annyira elterjedt, amelyek szabványos alkatrészeket gyártanak nagy mennyiségben.

Az összes különböző lehetőség alapos vizsgálata fontos tanulságokat nyújt a gyártási döntésekkel kapcsolatban. Először is, a vállalatoknak meg kell határozniuk, mi a legfontosabb számukra adott helyzetben. A tervezési rugalmasság áll-e az élen, vagy inkább a gyártandó egységek száma, illetve a költségek csökkentése? Ha ismerik a hangsúlypontjaikat, akkor már könnyebb a megfelelő gyártási módszert kiválasztani. Amikor a gyártás tényleges fázisához érnek, a gyártóknak alaposan figyelembe kell venniük az adott igényeket. Nézzük például a napelem-invertorokat. Egyeseknél a költségek lehetnek kritikusak, másoknál a felhasznált anyagok tulajdonságai. Vajon cink nyomásos öntést vagy alumíniumot válasszanak? Ez attól függ, hogy milyen szilárdsági értékek vagy korrózióállóság szükségesek hosszú távon. Tapasztalataink szerint az iparág különböző területein azok a vállalatok járnak jobban, amelyek alaposan elemezik a múltbeli tapasztalatokat. Azok, amelyek a korábbi hibáikból tanulnak, könnyebben megtalálják a módját annak, hogyan kell kiegyensúlyozni a különböző gyártási módszerek közötti ellentétes igényeket.
